Kaeser Compresores reta los límites de la eficiencia y disponibilidad de aire comprimido una vez más con su última generación de compresores de tornillo rotativo serie DSDx. Las innovaciones en su diseño inteligenteno sólo han llevado a una mejora operativa y de mantenimiento, sino que también dan a esta serie de compresores su clase moderna distintiva.
DSD- Ahorro de energía como estándar
Proporcionando una potencia especifica mejorada, los rotores con perfil SIGMA mejorados, optimizan la eficiencia energética. El uso de motores de accionamiento IE4 de alto rendimiento maximiza la eficiencia energética, mientras que el diseño de acoplamiento 1: 1 de KAESER, elimina las pérdidas de transmisión asociadas con los sistemas accionados por engranajes o correas trapezoidales, ya que el motor impulsa directamente la unidad compresora. Además, el ventilador radial satisface los requisitos de eficiencia para ventiladores según la directiva EU 327/2011. Por último, pero no menos importante, el avanzadop de control del compresor, SIGMA CONTROL 2, logra ahorros de energía adicionales y minimiza el uso de la ralentí, mediante el uso de una variedad de opciones de control, como el control dinámico.
[gdlr_accordion style=”style-1″ initial=”1″]
[gdlr_tab title=”Ergonomía = Eficiencia”]
El diseño distintivo y llamativo de estos sistemas desde el exterior se complementa con un diseño inteligente de componentes en el interior para una eficiencia energética aún mayor. Por ejemplo, todos los puntos de servicio y mantenimiento están al alcance de la mano y directamente accesibles desde la parte frontal de la unidad. Esto no sólo ahorra tiempo y dinero, sino que también maximiza la disponibilidad del sistema de aire comprimido.
Socios perfectos.
Los compresores de tornillo rotativo serie DSDx, son los socios perfectos para las estaciones de aire comprimido de alto eficiencia. El Panel de Control del compresor, SIGMA CONTROL 2, ofrece numerosas interfaces de comunicaciones (por ejemplo: Ethernet) que, cuando conectado a la red de SIGMA de KAESER, permite comunicación con un avanzado control maestro, como el SIGMA AIR MANAGER 4.0 de KAESER y sistemas internos de control centralizado. Esto permite la configuración simple y alcanza niveles de eficiencia sin precedentes.
[/gdlr_tab][gdlr_tab title=”Gestión Térmica Electrónica”]
Accionado por un motor eléctrico, la válvula de control de temperatura, controlada por sensor, integrada en el Circuito de Refrigeración, es el corazón del innovador sistema electrónico de gestión térmica (ETM). El nuevo SIGMA CONTROL 2 controla la temperatura de admisión y compresor para evitar la formación de condensado incluso en condiciones con mayor humedad del aire. ETM controla dinámicamente la temperatura del fluido y baja temperatura. Los paquetes DSD están equipados con un segundo sistema ETM, si la recuperación de calor, es la opción elegida. Esto permite que la recuperación de calor se adapte aún mejor a las necesidades exactas del cliente.
[/gdlr_tab][gdlr_tab title=”¿Por qué elegir la recuperación de calor?”]
De hecho, la pregunta debe ser: ¿Por qué no? Sorprendentemente, hasta 100 por ciento de la entrada de energía (eléctrica) a un compresor se convierte en calor. Hasta el 96% de esa energía puede ser reutilizada para fines de calefacción. Esto no sólo consumo de energía, sino que también mejora el balance energético total de la empresa aplicable.
¿Por qué elegir la recuperación de calor?
[/gdlr_tab][gdlr_tab title=”Ahorro de energía en detalle”]
PERFIL DE SIGMA
En el corazón de cada sistema DSD se encuentra una con los rotores de PERFIL SIGMA de KAESER. Operando a baja velocidad, las antenas de KAESER están equipadas con rotores optimizados para una eficiencia superior.
SIGMA CONTROL 2: eficacia óptima
El controlador SIGMA CONTROL 2 interno siempre asegura un control eficaz y control del compresor operación. La gran pantalla y el lector RFID proporcionan comunicación y máxima seguridad. Interfaces variables permiten una perfecta capacidad de red, mientras que la tarjeta SD hace actualizaciones rápidas y fáciles.
El futuro, hoy: Motores IE4
KAESER es actualmente el único sistema de aire comprimido proveedor de equipos para equipar sus compresores con los motores IE4 de eficiencia como estándar, máximo rendimiento y eficiencia energética.
[/gdlr_tab][gdlr_tab title=”Temperatura correcta garantizada”]
La gestión electrónica térmica (ETM) es un sistema innovador y dinámico que controla la temperatura que prevenie de manera confiable la acumulación del condensado, lo que mejora la eficiencia energética.
Pre-separación confiable del condensado
Integrado como estándar, el centrífugo axial KAESER separado con drenaje ECO-DRAIN de condensado electrónico proporciona un grado excepcionalmente alto de separación (> 99%) con una pérdida de presión mínima. Confiable y por lo tanto, la separación eficiente del condensado está garantizada Incluso en condiciones con temperaturas ambiente elevadas y humedad.
Resistencia al medio ambiente
Los elementos de eco-filtro alojados en la carcasa del filtro de fluido de aluminio son ‘sin metal’. Por lo tanto, pueden ser eliminados térmicamente al final de su vida útil.
Válvula de entrada optimizada
El nuevo diseño optimizado de la válvula de entrada ayuda a minimizar las pérdidas de presión de admisión y simplifica el servicio.
Impulsión directa 1: 1 de ahorro de energía
Con accionamiento directo de 1: 1, el motor de accionamiento y el bloque del compresor, junto con el acoplamiento y la brida de acoplamiento, de una unidad duradera compacta que tiene cero pérdidas de accionamiento.
[/gdlr_tab][gdlr_tab title=”Serie DSD: Enfriamiento inteligente, ahorros significativos”]
Baja temperatura de funcionamiento
Un ventilador con motor controlado por velocidad es regulado por termostato para generar con precisión el volumen de aire de refrigeración requerido bajas temperaturas de funcionamiento. Esto reduce significantemente el consumo energético global de los paquetes DSD.
Baja temperatura del aire comprimido
Una refrigeración eficaz ayuda a mantener una baja presión de temperatura de descarga de aire. Esto, en combinación con el separador centrífugo, elimina grandes volúmenes de condensado que luego se extrae sin pérdida de energía a través de la drenaje de condensado ECO-DRAIN controlado electrónicamente. A su vez, la carga sobre el equipo de tratamiento aguas abajo también se reducen.
[/gdlr_tab][gdlr_tab title=”Enfriadores limpios desde el exterior”]
A diferencia de los intercambiadores de calor internos, los enfriadores externos en todos los paquetes DSD son fácilmente accesibles y sencillos limpiar. Por lo tanto, la fiabilidad y disponibilidad es mejorado, ya que la acumulación de contaminantes se detecta fácilmente.
Alto escape de empuje residual de aire
Los ventiladores radiales integrados son considerablemente más eficientes que los ventiladores axiales y proporciona un alto empuje residual. Esto generalmente permite que el aire caliente de escape sea conducido directamente sin necesidad de un ventilador auxiliar.
[/gdlr_tab][gdlr_tab title=”DSD series: ¿Cómo funciona?”]
El elemento de unión de tornillo giratorio (3) es accionado por un motor eléctrico (4). El fluido inyectado principalmente para refrigeración durante el proceso de compresión se separa una vez más del aire en el separador de fluido (5). El ventilador integrado asegura enfriamiento del paquete del compresor y también suficiente aire de refrigeración a través del enfriador de aceite y el enfriamiento de aire posterior (6 y 9). El controlador asegura que el compresor produzca aire dentro de los límites de presión establecidos. Funciones de seguridad para proteger el compresor contra fallas de los sistemas clave automáticamente apagarlo.
(1) Filtro de admisión
(2) Válvula de admisión
(3) extremo del aire del PERFIL de SIGMA
(4) Motor de accionamiento IE4
(5) Tanque separador de fluidos
(6) Post-enfriador de aire comprimido
(7) Separador centrífugo KAESER
(8) Drenaje de condensado ECO-DRAIN
(9) Enfriador de fluidos
(10) Gestión Térmica Electrónica
(11) Focos ecológicos
(12) Ventilador radial del refrigerador de fluido con control de velocidad variable
(13) Ventilador radial del posenfriador de aire comprimido
Flujo de aire de refrigeración
El concepto único de refrigeración de aire refrigerante de KAESER, estas son las ventajas comparadas con los sistemas convencionales: El aire es aspirado a través del enfriador al gabinete del enfriador y está directamente agotada hacia arriba. Por consiguiente, el interior del la unidad no se ve afectada por la corriente principal de refrigeración y las partículas contaminantes contenidas en el aire del lado de la entrada de aire del refrigerador. El atascamiento es fácilmente notado y se limpia rápidamente sin necesidad de ningún trabajo de desmontaje. Se mejora la fiabilidad operacional y se reduce significativamente el requisito de mantenimiento.
Reemplazo del cartucho del separador de aceite
- El cartucho se puede reemplazar fácilmente desde la parte superior; la eliminación de una sola sección del recinto en la parte superior del cartucho también se puede cambiar desde el interior del paquete recinto.
- Lubricación externa
- Los motores eléctricos deben lubricarse durante el funcionamiento en los compresores VSD, el personal de servicio puede realizar fácilmente esta tarea con seguridad desde el exterior de la máquina.
Puertas de servicio abiertas 180 °
Las puertas de servicio de apertura amplia permiten una excelente accesibilidad a todos los componentes para una máxima facilidad de servicio que acelera el trabajo de servicio, reduciendo así los costos de operación y aumentando la disponibilidad.
Fácil sustitución de piezas de mantenimiento
Al igual que el filtro de aire que se cambia desde la parte frontal de la unidad, todas las otras piezas de mantenimiento son fácilmente accesibles. Gracias a los filtros de admisión de filtros de pre-separación adicional de filtros, las partículas más grandes se capturan y la vida útil del elemento de filtro se expande significativamente.

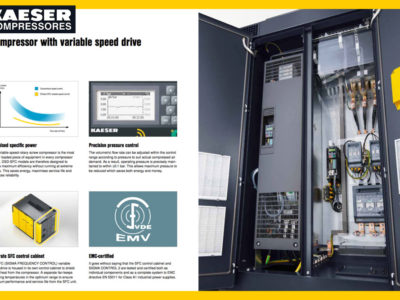

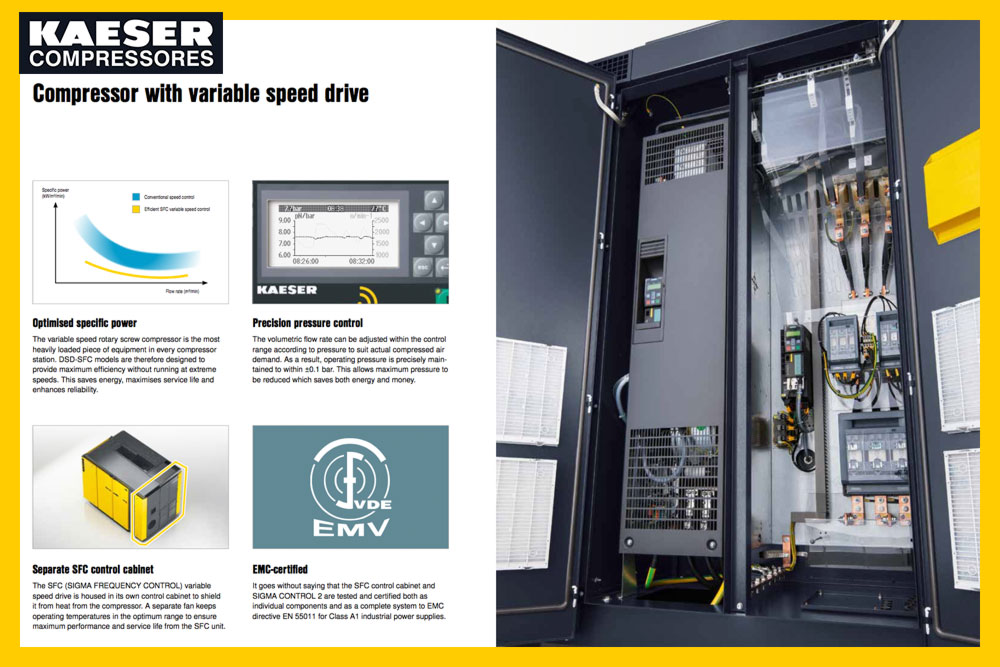

[/gdlr_tab][gdlr_tab title=”Compresor con variador de velocidad”]
Potencia específica optimizada
El compresor de tornillo rotativo de velocidad variable es la pieza más cargada de equipo en cada estación de compresión. Por lo tanto, los modelos DSD-SFC están diseñados para proporcionar la máxima eficiencia sin correr a velocidades extremas. Eso ahorra energía, maximiza la vida útil y aumenta la confiabilidad.
Control de presión de precisión
El caudal volumétrico se puede ajustar dentro de la gama de control según la presión para adaptarse a la demanda real de aire comprimido. Como resultado, la presión de trabajo se mantiene con precisión dentro de ± 0,1 bar. Eso permite reducir la presión máxima, lo que ahorra energía y dinero.
Armario de control SFC independiente
El variador de velocidad PFC (SIGMA FREQUENCY CONTROL) se aloja en su propio armario de control para protegerlo del calor del compresor. Un ventilador independiente mantiene las temperaturas de funcionamiento en el rango óptimo para garantizar el máximo rendimiento y la vida útil de la unidad SFC.
Certificado EMC
Es obvio que el gabinete de control de la SFC y SIGMA CONTROL 2 se prueban y se certifican como componentes individuales y como un sistema completo de la Directiva EMC EN 55011 clase A1 poder industrial suministros.
[/gdlr_tab][gdlr_tab title=”Con secador de refrigeración integrado”]
Aire de enfriamiento inteligente
El aire de enfriamiento calentado del secador de refrigeración es hacia arriba de la parte superior del sistema a través de un conducto de aire de escape integrado que minimiza la profundidad de construcción del secador de refrigeración integrado.
Requerimiento de espacio reducido
El secador de refrigeración en los nuevos paquetes DSD-T proporciona un suministro confiable de aire comprimido seco con un reducido espacio de sólo 4,76 m² en comparación con los anteriores 5,73 m² (línea punteada).
Funcionamiento cómodo de la secadora de refrigeración
Un separador centrífugo axial KAESER equipado con un drenaje electrónico de condensado ECO-DRAIN instalado en aguas arriba desde el secador de refrigeración asegura que el condensado se pre-separa y drena de manera fiable, incluso cuando las temperaturas y la humedad ambiente son altas.
Requerimiento mínimo de refrigerante
Los secadores de refrigeración de los nuevos paquetes DSD-T de KAESER requieren aproximadamente un tercio menos de refrigerante que secadores convencionales. Esto no sólo ahorra costos, sino que también es significativamente más compatible con el medio ambiente.
[/gdlr_tab][gdlr_tab title=”Modelos de la serie DSD – refrigerados por agua”]
Con intercambiador de calor de placas
Dos soldadores de placas de acero inoxidable con placas de cobre proporcionan una excelente transmisión de calor gracias a la ondulación de la placa con una alta capacidad de enfriamiento.
La elección correcta para aplicaciones con agua de refrigeración del compresor limpio.
Con intercambiador de calor de cáscara y tubo
Con intercambiadores de calor de placas de capacidad de enfriamiento adecuada, los intercambiadores de calor de casco y tubo hechos de aleación cobre-níquel (CuNi10Fe) son menos susceptibles a la contaminación, son más robustas y se pueden limpiar mecánicamente. Los insertos más fríos también son muy fáciles de cambiar.
Además son a prueba de agua de mar, son adecuados para compresores utilizados en operaciones de embarque y operan con pérdidas de presión excepcionalmente bajas.
[/gdlr_tab][gdlr_tab title=”Recuperación de calor”]
Calefacción de costo efectivo
Recuperación de calor una victoria
Sorprendentemente, el 100% de la entrada de energía de la unidad eléctrica a un compresor se convierte en energía térmica. A partir de eso, hasta el 96% está disponible para propósitos de recuperación de calor. Utilice este potencial a su ventaja!
Calefacción de espacios con aire de escape caliente
Su calefacción es fácil: gracias al alto ventilador radial de empuje residual, el aire de escape (caliente) se puede conducir fácilmente a espacios que requieren calefacción. Este proceso simple es controlado termostáticamente.
Proceso, calefacción y agua de servicio
El agua caliente, hasta 70 ° C, puede ser producida a partir del calor del compresor reutilizable a través de los sistemas de intercambiador de calor PWR *. Contacte a KAESER para obtener mayores requisitos de temperatura.
Limpie el agua caliente
Si no hay otro circuito de agua interconectado, los intercambiadores de calor especiales a prueba de fallos cumplen las más altas exigencias de pureza del agua que se está calentando, como es el caso del agua de limpieza en la industria alimentaria, por ejemplo.
[/gdlr_tab][gdlr_tab title=”Ahorro de energía, versátil y flexible”]
Doble gestión térmica
Los paquetes DSD con recuperación de calor integrada están equipados con dos válvulas de control de temperatura electromotriz (ETM), una para el sistema de recuperación de calor y otra para el refrigerador de fluido.
Temperatura flexible
El controlador SIGMA CONTROL 2 permitió el ajuste de precisión de la temperatura de descarga requerida del aire comprimido necesario para alcanzar la temperatura de descarga de agua deseada desde el sistema de recuperación de calor
Ahorre energía con el SIGMA CONTROL 2
Si toda la energía calorífica es absorbida por el sistema de recuperación de calor, el SIGMA CONTROL 2 reconoce que ya no se necesita refrigeración en el enfriador del paquete y, por lo tanto, el ventilador en el refrigerador de fluido se apaga. Esto logra mayores ahorros de energía.
Invierno ON – Verano OFF
Si no se requiere recuperación de calor, como en los meses de verano, por ejemplo, esto puede ser simplemente desactivado usando el SIGMA CONTROL 2: bajo control ETM, el paquete empieza de nuevo a funcionar de nuevo a la máxima eficiencia energética con la menor temperatura posible del ventilador.
[/gdlr_tab][gdlr_tab title=”Unidad completa”]
Listo para funcionar, totalmente automático, silenciado, amortiguado por vibraciones, todos los paneles recubiertos con polvo. Se puede utilizar en ambientes de hasta +45 ° C. Diseño fácil de usar: los cojinetes para motores de accionamiento y ventilador pueden lubricarse externamente.
Componentes eléctricos
La eficacia de Motores Premium IE4 con Pt100 tres sensores de temperatura para monitoreo, gabinete de control de IP – 54, combinación estrella-triángulo la protección automática del motor de la bobina, transformador relé y el control de la sobrecarga. Convertidor de frecuencia para motor de la unidad con la versión de SFC. .
Unidad Compresora
La genuina unidad compresora de una sola etapa tornillo rotativo de KAESER con rotores de perfil SIGMA de ahorro de energía y la inyección de líquidos de enfriamiento para enfriamiento de rotor optimizada. Transmisión directa 1:1.
[/gdlr_tab][gdlr_tab title=”SIGMA CONTROL 2″]
Indicadores LED de “semáforo” que muestra el estado operativo de un vistazo, pantalla de texto plano, 30 idiomas seleccionables, teclas de toque suave con iconos, control y control totalmente automatizado. Selección de Dual, Quadro, Vario, Control dinámico y continuo como estándar. Interfaces: Ethernet; Módulos de comunicación adicionales opcionales para: Profbus DP, Modbus, Profnet y Devicenet. Ranura para tarjeta SD para registro de datos y actualizaciones; Lector RFID, servidor web.
Fluido y flujo de aire
El filtro de aire seco con pre-separación, silenciador de entrada, válvula neumática de entrada y de ventilación, depósito de líquido refrigerante con sistema de separación de tres etapas; Válvula de alivio de presión, válvula de retención de presión mínima, gestión térmica electrónica (ETM) y eco flotante en el circuito de enfriamiento, refrigerador posterior de aire comprimido y de aire comprimido (refrigerado por aire de serie); Dos motores de ventilador (uno con control de velocidad variable); Separador centrífugo KAESER con drenaje de condensado controlado electrónicamente (alta eficiencia y cero pérdida de presión); Tubería de acero inoxidable y separador centrífugo.
Control dinámico eficiente
La función de control dinámico calcula los tiempos de activación basándose en la temperatura medida del devanado del motor. Esto reduce los tiempos de ralentí y el consumo de energía. Las opciones de control adicionales se almacenan en el SIGMA CONTROL 2 y se pueden llamar según sea necesario.
Versión refrigerada por agua
El enfriador de aire comprimido y fluido implementado como placa refrigerada por agua o intercambiador de calor tipo tubo opcionalmente disponible. Bucle de circulación de agua hecho de acero inoxidable.

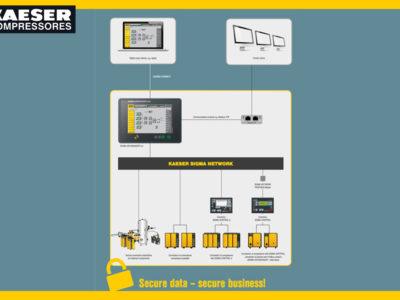

[/gdlr_tab][gdlr_tab title=”SIGMA AIR MANAGER 4.0″]
El avanzado control 3D calcula y compara de forma predictiva varios escenarios operativos y selecciona los más eficientes para satisfacer las necesidades específicas de la aplicación de aire comprimido.
Por lo tanto, el SIGMA AIR MANAGER 4.0 ajusta automáticamente los caudales y el consumo de energía del compresor en respuesta a la demanda actual de aire comprimido.
Esta potente característica es posible gracias a la PC industrial integrada con procesador multi-núcleo en combinación con el control 3D avanzado adaptativo. Además, los convertidores de bus SIGMA NETWORK (SBC) proporcionan una serie de posibilidades para permitir que el sistema se adapte individualmente para satisfacer las necesidades exactas de los usuarios.
El SBC puede equiparse con módulos de entrada y salida analógicas y digitales, así como con los puertos SIGMA NETWORK, para permitir una visualización perfecta de la velocidad de flujo, el punto de rocío de presión, la potencia o la información del mensaje de alarma.
Entre otras características clave, SIGMA AIR MANAGER 4.0 ofrece capacidad de almacenamiento de datos a largo plazo para informes, control y auditorías, así como para tareas de gestión de energía según ISO 50001.
[/gdlr_tab][gdlr_tab title=”Sistema de separación optimizado”]
La combinación de pre-separación y de cartuchos especiales de separación optimizados optimiza el contenido de fluido restante mínimo de <2 mg / m³ en el aire comprimido. Este sistema separador requiere menos mantenimiento.
Recuperación de calor (opción)
Opcionalmente disponible con el intercambiador de calor integrado de la placa del agua-líquido y equipado con la válvula termostática adicional para el líquido; Conexiones exteriores, válvula ETM adicional.
[/gdlr_tab][gdlr_tab title=”El mundo es nuestro hogar”]
Como uno de los mayores proveedores de sistemas de aire comprimido del mundo y fabricantes de compresores, KAESER KOMPRESSOREN está representada en todo el mundo por una amplia red de sucursales, filiales y socios autorizados.
Con productos y servicios innovadores, los consultores e ingenieros experimentados de KAESER KOMPRESSOREN ayudan a los clientes a mejorar su ventaja competitiva al trabajar en estrecha colaboración para desarrollar conceptos de sistemas progresivos que empujan continuamente los límites del rendimiento y eficiencia del aire comprimido. Además, las décadas de conocimiento y experiencia de este proveedor líder del sector se ponen a disposición de todos y cada uno de los clientes a través de la red informática global del grupo KAESER
Estas ventajas, junto con la organización de servicio de KAESER en todo el mundo, garantizan que cada producto funcione al máximo de su rendimiento en todo momento y ofrezca la máxima disponibilidad.[/gdlr_tab][/gdlr_accordion]
